一、廢氣係統處理流程

二、活性碳吸附裝置結構組成

三、吸附淨化原理

四、設備保養與維護

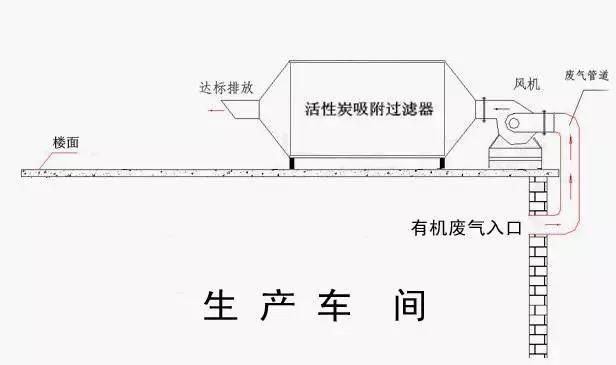

一、廢氣係統處理流程

1．有機廢氣處理設備

有機排氣設備處理原理：通過風管收集生產過程中的有機廢氣，采用活性碳塔吸收廢氣，達到生產環境良好及排放達標之目標。

吸附過程：由於固體表麵上存在著未平衡和未飽和的分子引力或化學鍵力，因此當此固體表麵與氣體接觸時，就能吸引氣體分子，使其濃聚並保持在固體表麵，此現象稱為吸附。利用固體表麵的吸附能力，使廢氣與大表麵的多孔性固體物質相接觸，廢氣中的汙染物被吸附在固體表麵上，使其與氣體混合物分離，達到淨化的目的。

二、活性碳吸附裝置結構組成

1、活性炭吸附淨化裝置，脫附淨化裝置，吸附風機，脫附風機等組成。

2、活性碳吸附裝置適用範圍：該裝置運用於大風量低濃度的有機廢氣處理，可處理苯類、酮類、醇類、、烷類及其混合類有機廢氣，主要用於化工、機械、電子、電器、塗裝、製鞋、橡膠、塑料、印刷及各種工業生產車間產生的有害廢氣的淨化處理。活性碳吸附塔，係利用高性能活性碳吸附劑固體本身的表麵作用力，將有機廢氣分子之吸附質吸引附著再吸附劑表麵，能對苯、醇、酮、酯、汽油類等有機溶劑的廢氣吸附，更適用於大風量低濃度的廢氣治理，適用於電子、化工、輕工、橡膠、油漆、塗裝、印刷、機械、船舶、汽車、石油等行業。

三、吸附淨化原理

1、有機廢氣經過濾器除去固體顆粒物質，由上而下進入吸附塔，有機物被活性炭捕集、吸附並濃縮，淨化的空氣從塔體下部經主風機排入大氣。

 2、解吸當活性炭吸附有機物達到飽和狀態後，停止吸入有機廢氣。通過活性炭床向上送入蒸汽進行吹脫，將有機物自活性炭中逐出，即解吸。塔中活性炭恢複其活性，即再生。

 3、熱風幹燥及冷卻:用蒸汽解吸後的活性炭層中，約留有80～90%的蒸汽凝液，填充了活性炭內孔，從而降低了炭層的活性。因此，通入熱空氣對炭層進行幹燥。然後關閉蒸汽閥門，再通入常溫空氣，冷卻至25℃左右，活性炭恢複如初，以備再循環使用。

 4、有機溶劑回收:利用有機溶劑露點溫度較高的特點，將蒸汽和有機溶劑的混合物引入冷凝器，使其冷凝，冷凝液經疏水閥進入分離器，利用溶劑比水輕的特點，分離回收。

 5、凝水淨化：為保證冷凝水的潔淨，避免有機溶劑的凝水排入水體，在分離器內分離後的水中通入壓縮空氣，使水中有機溶液劑充分解脫。被壓縮空氣逐出的含有機物空氣折返廢氣係統，重新吸附。淨化後的冷凝水，排入下水道。

6、連續吸附措施：在連續生產的工廠中，吸附係統也需相應連續工作，可在廢氣淨化係統設計中，選用雙塔係列，以便吸附、再生交替連續使用。

7、再生周期：再生周期應根據淨化後排氣中有害氣體濃度而定。當有害氣體濃度接近超標數值時，即應停止吸附，進行再生。幫係統初始工作階段需及時測定排出口有害氣體濃度，以便掌握合理吸附再生周期。

四、 設備保養與維護

 1.此設備工作運行過程中是絕對禁止打開檢修門，如要檢修關閉風機後進行。

 2.設備使用一個月應檢查設備內部。

（1）檢查活性炭過濾盒是否有破裂、損壞，否則應給予修正。

（2）檢查設備外部是否有損傷，破裂，否則應給予修正。

（3）檢查設備門螺絲是否鬆脫，否則需給予修正。

３.不可用水衝洗設備內部。

４.非工程技術人員，請勿自行改裝，以免發生不能正常工作。

５.每三個月或半年更換一次活性炭，具體時間需以實際使用情況進行更換。
